QV0604P271KTRA貼片壓敏電阻介紹：

多層片式壓敏電阻是貼片封裝的壓敏電阻器，采用多層獨石結構和半導體陶瓷工藝制作，具備寄生電感小、體積小、SMT效率高、響

應時間短、工作溫度高、保護能力強的優勢。應用于LED高壓線性驅動方案的電源保護，對LED照明中電網浪涌、短路或過載等引起

的瞬態過電流以及電網電壓波動、感性負載開關導致等產生的瞬態過電壓進行抑制，包括 IEC61000-4-2、IEC61000-4-5 規定的和

其他用于電磁兼容性(EMC)標準的瞬態事件。

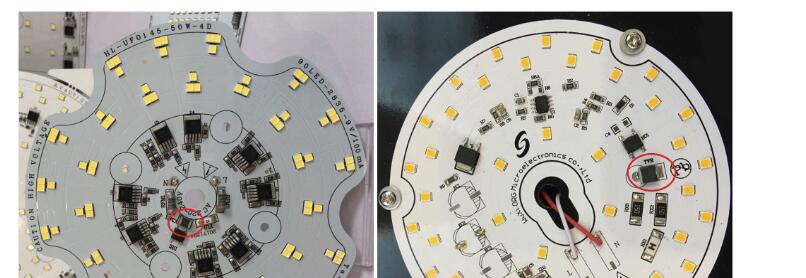

目前LED行業對于體積較小的各種燈絲燈、球泡燈、平板燈等，都開始采用光電一體化高壓線性方案，電子元件和燈珠同時集成在

鋁基板上，意味著必須全部元件貼片化，因此作為保護器件的壓敏電阻也必須隨之采用貼片式元件。恭成科技原廠批量生產的適用

于LED照明交流電源保護的疊層貼片式壓敏電阻，從尺寸0604到1812，具備厚度薄、體積小、通流量大的特點，可以替代插件壓敏

電阻，配合保險絲、電阻、橋堆之后可以滿足1KV以上的組合波測試，足夠滿足LED防護需求。

QV0604P271KTRA貼片壓敏電阻特點：

1） SMD小型貼片，節省空間，方便生產；

2） 高浪涌抑制，同體積浪涌能力遠大于TVS；

3） 高溫性能穩定，125℃不降額；

4） 低的漏電流IL<10μA；

5） 雙向無極性保護，鉗位電壓低；

6） 優于UL94V-0可燃性等級；

7） 符合RoHS環保標準

QV0604P271KTRA貼片壓敏電阻應用范圍：

1） 用于電源、網通及網絡接口；

2） 線性驅動LED照明的雷電浪涌保護；

3） 能夠替代傳統引線式插件壓敏電阻；

QV0604P271KTRA貼片壓敏電阻性能參數：

1） 結構與尺寸；

2） 電性能參數：

3） 產品包裝：
